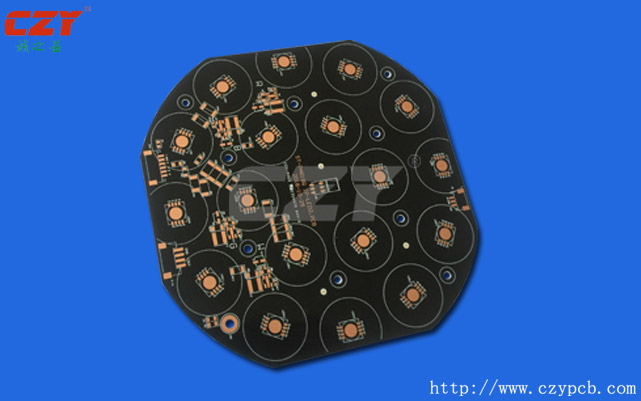

鋁基板
鋁基板又稱金屬基散熱板，其包含鋁基板，銅基板，鐵基板，是低合金化的 Al-Mg-Si 系高塑性合金板，它具有良好的導熱性、電氣絕緣性能和機械加工性能，鋁基板與傳統的FR－4 相比，采用相同的厚度，相同的線寬，鋁基板能夠承載更高的電流，鋁基板耐壓可達4500V，導熱系數大于2.0，在行業中以鋁基板為主。1采用表面貼裝技術（SMT）；
2在電路設計方案中對熱擴散進行極為有效的處理；
3降低產品運行溫度，提高產品功率密度和可靠性，延長產品使用壽命；
4縮小產品體積，降低硬件及裝配成本；
5取代易碎的陶瓷基板，獲得更好的機械耐久力。其結構為鋁基覆銅板是一種金屬線路板材料、由銅箔、導熱絕緣層及金屬基板組成，它的結構分三層：Cireuitl.Layer線路層：相當于普通PCB的覆銅板，線路銅箔厚度loz至10oz。DielcctricLayer絕緣層：絕緣層是一層低熱阻導熱絕緣材料。厚度為：0.003”至0.006”英寸是鋁基覆銅板的核心技術所在，已獲得UL認證。BaseLayer基層：是金屬基板，一般是鋁或可所選擇銅。鋁基覆銅板和傳統的環氧玻璃布層壓板等。
PCB材料相比有著其它材料不可比擬的優點。適合功率組件表面貼裝SMT公藝。
無需散熱器，體積大大縮小、散熱效果極好，良好的絕緣性能和機械性能。
2在電路設計方案中對熱擴散進行極為有效的處理；
3降低產品運行溫度，提高產品功率密度和可靠性，延長產品使用壽命；
4縮小產品體積，降低硬件及裝配成本；
5取代易碎的陶瓷基板，獲得更好的機械耐久力。其結構為鋁基覆銅板是一種金屬線路板材料、由銅箔、導熱絕緣層及金屬基板組成，它的結構分三層：Cireuitl.Layer線路層：相當于普通PCB的覆銅板，線路銅箔厚度loz至10oz。DielcctricLayer絕緣層：絕緣層是一層低熱阻導熱絕緣材料。厚度為：0.003”至0.006”英寸是鋁基覆銅板的核心技術所在，已獲得UL認證。BaseLayer基層：是金屬基板，一般是鋁或可所選擇銅。鋁基覆銅板和傳統的環氧玻璃布層壓板等。
PCB材料相比有著其它材料不可比擬的優點。適合功率組件表面貼裝SMT公藝。
無需散熱器，體積大大縮小、散熱效果極好，良好的絕緣性能和機械性能。
